Запуск и остановка
Управление поддерживаемыми отопителями напрямую со стенда, контроль запуска, горения и охлаждения.
Профессиональное оборудование · разработка BDS
BDS
Диагностический адаптер Webasto и Eberspächer
BDS (Bayan's Diagnostic Systems) — программно-аппаратный комплекс для диагностики, запуска, обслуживания, настройки и программирования автономных отопителей.
Создан для стендовой работы: позволяет проверять совместимые отопители непосредственно в мастерской, без подключения к автомобильной CAN-шине.
Специальная цена на старте продаж
19 999 ₽
Обычная цена после акции: 24 999 ₽
Адаптер BDS и бессрочная базовая лицензия в комплекте
Информация о ценах носит справочный характер и не является публичной офертой.
01Запуск отопителей на стенде
02Диагностика и тесты компонентов
03Кодирование и сервис
04HTML-отчёты и Wi-Fi
Возможности
Полноценная диагностика вне автомобиля
Не только чтение ошибок. BDS позволяет проверить весь рабочий цикл совместимого отопителя после ремонта.
Параметры в реальном времени
Температуры, напряжение, нагнетатель, свеча, топливный насос, исполнительные механизмы и индикаторы состояния.
Ошибки и статистика
Чтение и удаление неисправностей, идентификация, эксплуатационные счётчики и сервисные данные.
Кодирование и сервис
Изменение поддерживаемых настроек, разблокировка, тесты компонентов и специализированные процедуры.
Эмуляторы CAN и LIN
Воспроизведение сигналов отдельных автомобильных систем для стендового запуска и проверки отопителей.
Диагностические отчёты
После подключения программа автоматически сохраняет HTML-отчёт, который можно распечатать или передать клиенту.
Доступность отдельных операций зависит от модели и программной версии блока управления отопителя, а также активированных лицензий. Для полноценного рабочего запуска необходимо обеспечить питание, топливо и безопасные условия работы отопителя.

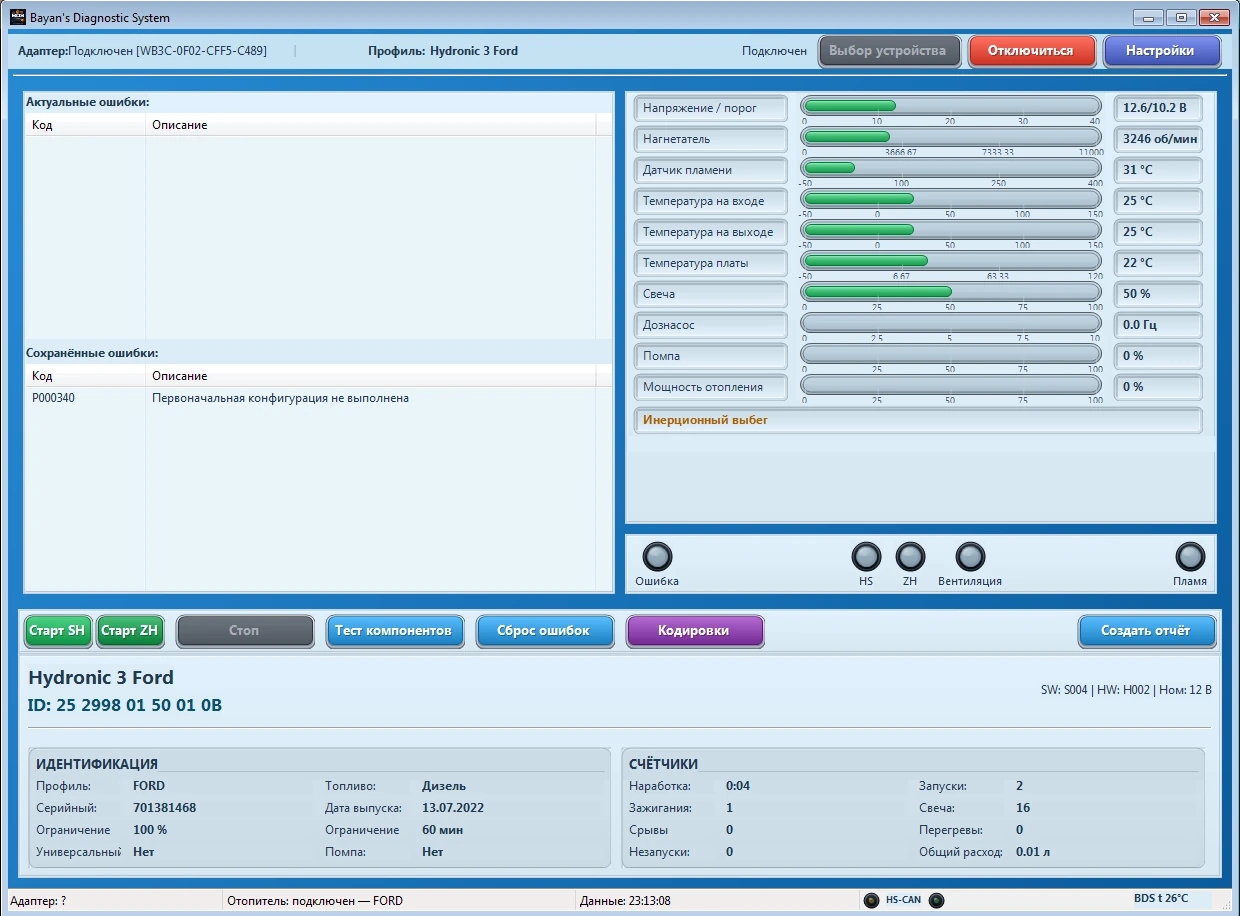

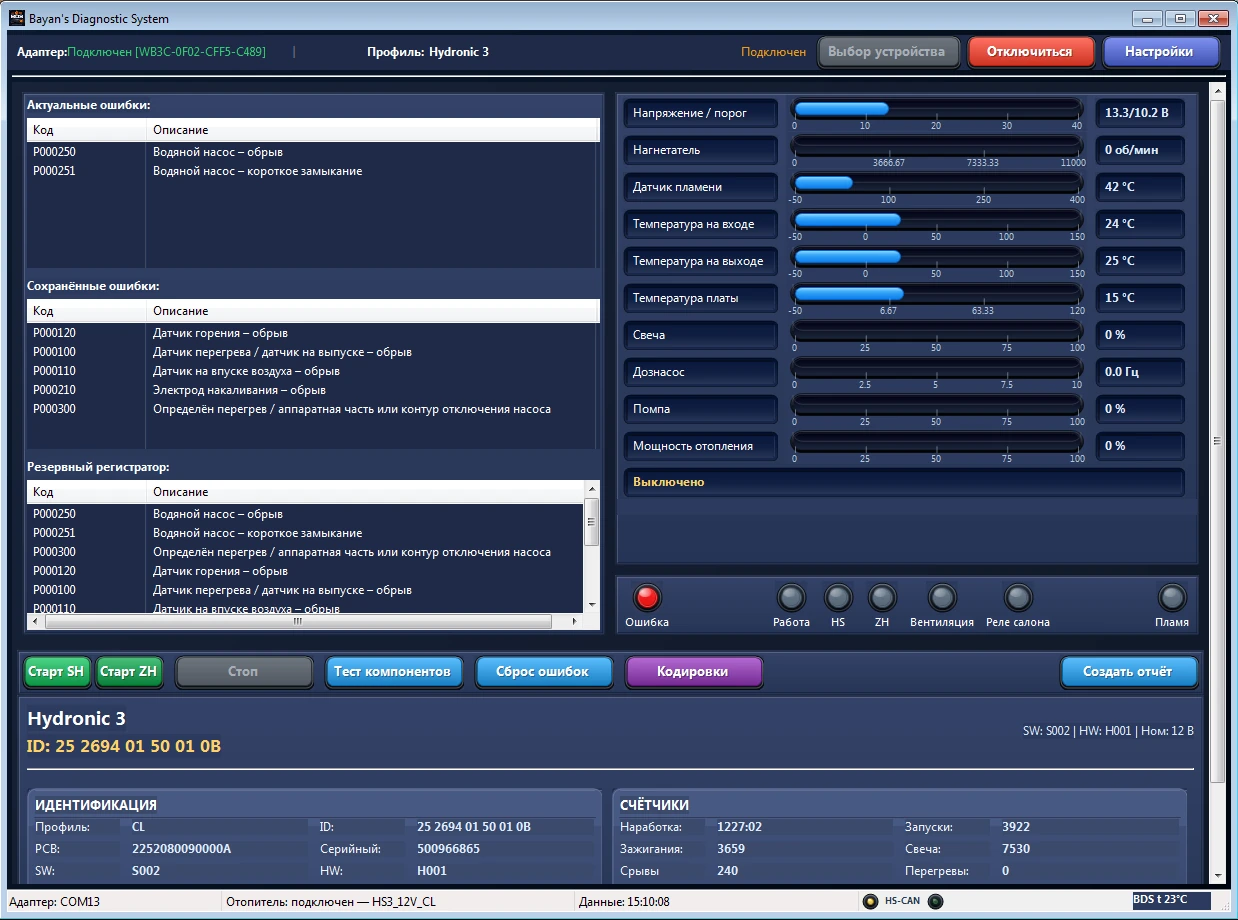

Программное обеспечение
Всё необходимое на одном экране
Русскоязычная программа BDS для Windows 7 (32-бит) и более новых версий. Наглядные измерения, индикаторы, окна кодирования и светлая или тёмная тема.
Подключение
USB-C или Wi-Fi
USB-C: прямое проводное подключение к компьютеру. Обновление прошивки выполняется только по USB.
Без роутера: адаптер создаёт собственную сеть Wi-Fi, к которой можно подключить компьютер или смартфон.
Вместе с компьютером в одной сети: BDS можно подключить к уже существующей Wi-Fi сети мастерской. Компьютер и адаптер работают через один роутер, а на компьютере сохраняется доступ к интернету.

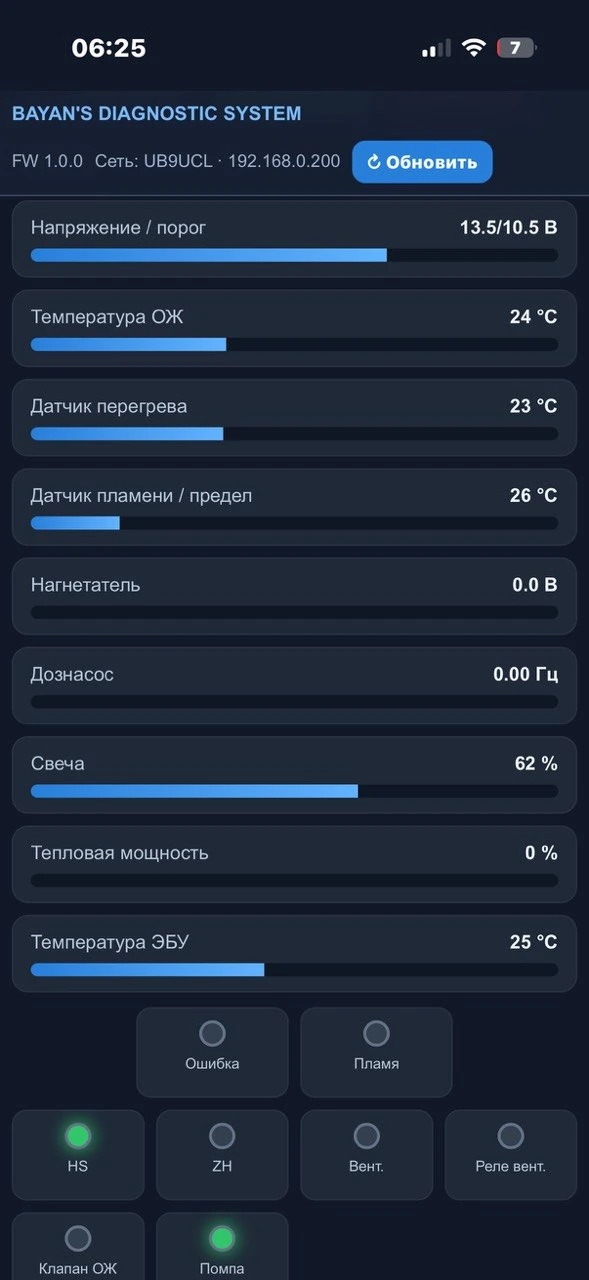

Встроенный веб-интерфейс позволяет использовать браузер смартфона или планшета без установки отдельного приложения.

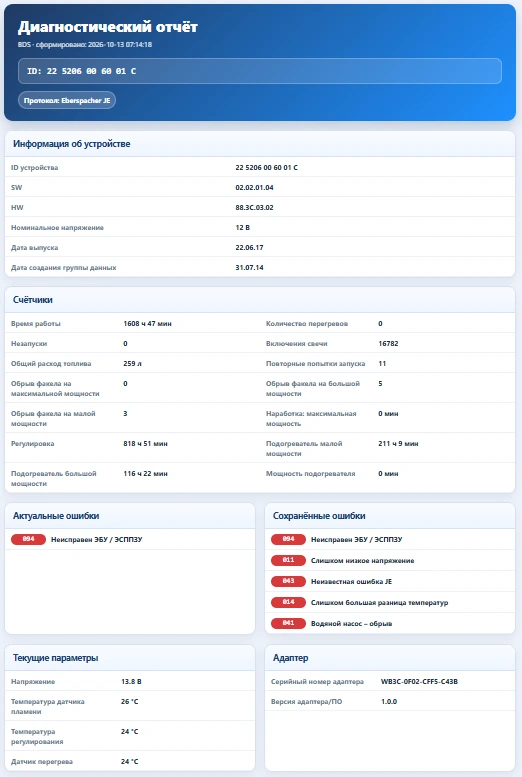

Отчёты
Результаты диагностики сохраняются
После подключения к отопителю программа автоматически сохраняет диагностический отчёт.
Отчёт в формате HTML содержит идентификацию блока управления, доступные параметры, эксплуатационные счётчики и расшифровку неисправностей.
Отчёт можно просмотреть в браузере, сохранить, распечатать или передать клиенту. Доступно и ручное формирование отчётов.
Оборудование
Технические характеристики
| Назначение | Стендовая диагностика отопителей Webasto и Eberspächer |
|---|---|
| Рабочее напряжение | 10–36 В |
| Защита питания | Защита от переполюсовки |
| Диагностические интерфейсы | JE, K-Line, W-Bus, CAN |
| Дополнительно | Эмуляция CAN и LIN |
| Подключение к ПК | USB-C, Wi-Fi |
| Wi-Fi | 2,4 ГГц; собственная сеть или подключение к роутеру мастерской |
| Операционная система | Windows 7 (32-бит) и более новые версии |
| Мобильный доступ | Веб-интерфейс через браузер |
| Корпус | Компактный, прочный ABS-пластик |
| Подключение отопителя | Съёмный клеммный разъём |
| Отчёты | HTML |
| Обновление прошивки | Через USB; новые версии размещаются на сайте |
| Лицензии | Бессрочные, привязаны к адаптеру |
| Гарантия | 12 месяцев |
В комплекте: адаптер BDS, съёмный клеммный разъём для самостоятельного подключения отопителей и базовая лицензия «Базовые протоколы диагностики». Дополнительные лицензии открывают новые семейства отопителей и сервисные функции без замены оборудования.
Модульная система
Диагностические и сервисные лицензии
Базовая диагностика входит в стоимость BDS. Дополнительные пакеты приобретаются отдельно и действуют бессрочно. Нажмите на название лицензии, чтобы посмотреть поддерживаемые отопители, автомобили и функции.
Включена в стоимостьБазовые протоколы диагностикиJE · K-Line · W-Bus · автомобильные исполнения · CAN/LIN-эмуляторыВ комплекте
Основной пакет для стендовой диагностики жидкостных и воздушных Webasto и Eberspächer предыдущих поколений. Поддерживаются идентификация, рабочие параметры, неисправности, запуск, остановка, тестирование компонентов и доступные сервисные функции.
Eberspächer JE
Airtronic I после 2005 года, Hydronic I после 2008 года, Hydronic II, Hydronic M2, включая совместимые штатные исполнения.
Отопители таких семейств встречаются на Audi A4, A5, A6, A7, A8, Q5; Volkswagen Sharan, Touareg; Renault Trafic, Master; Ford Transit, Mondeo, Galaxy, Focus, Kuga; Lada Priora и других автомобилях. Диагностика JE доступна для совместимых блоков, а не для всех отопителей перечисленных моделей.
Eberspächer Old
Hydronic I преимущественно до 2008 года и Airtronic I преимущественно до 2004 года. Для блоков с ограниченной диагностикой предусмотрен регистратор ошибок; при поддержке контроллера доступны идентификация и действительные параметры.
Eberspächer Hydronic I VAG по K-Line
Отопители Volkswagen Sharan I, Ford Galaxy I, SEAT Alhambra I (преимущественно до 2005 года) и Volkswagen Transporter T4 с Hydronic D4WS.
Webasto W-Bus 1.x–4.x
Диагностика совместимых Thermo Top C, Thermo Top V / VEVO, Thermo Top Evo и воздушных отопителей с W-Bus.
Примеры автомобилей с соответствующими исполнениями Webasto: Volkswagen Transporter / Multivan T5, Touareg I (7L); Audi Q5 (8R); Porsche Cayenne I (955/957); Mercedes-Benz C-Class (W203), E-Class (W211), S-Class (W220); BMW 5 Series (E60/E61), 7 Series (E65/E66). Точный протокол зависит от блока управления отопителя.
Webasto: автомобильные исполнения BMW, Fiat, PSA и Handel
Включены отдельные специальные диагностические профили Webasto Thermo Top C/Z/E/P BMW, Fiat, PSA и Handel, а также Thermo Top Evo Fiat / PSA. Среди автомобильных платформ: BMW E39 и E53; Fiat Ducato; Peugeot Boxer, 807; Citroën Jumper, C8; Fiat Ulysse; Lancia Phedra и совместимые исполнения.
CAN- и LIN-эмуляторы
Эмуляторы CAN для Scania и Iveco (стендовый запуск и проверка), а также сигналы для Webasto Thermo Top C Volkswagen Transporter T5 и Webasto Air Top 3500 ST Mercedes-Benz Actros. LIN-эмуляторы: Airtronic MAN, Hydronic II Mercedes-Benz W447 и Range Rover. Для последних запуск осуществляется по JE, а LIN-эмуляция служит проверке линии обмена.
Дополнительная лицензияEberspächer Hydronic 3 / Airtronic 2/3Современные Eberspächer CAN · Ford · MAN14 999 ₽

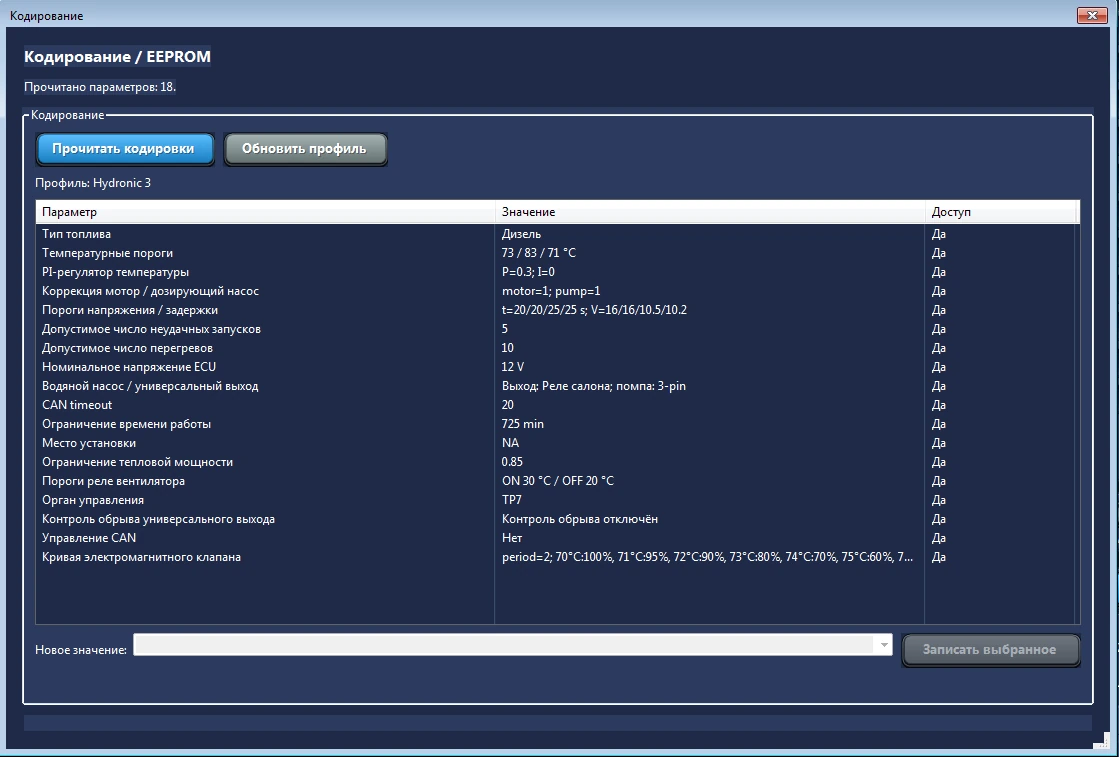

Диагностический пакет для современных жидкостных Hydronic 3 и воздушных Airtronic 2 / Airtronic 3 с диагностикой по CAN, включая исполнения Hydronic 3 Ford и Hydronic 3 MAN.
Предназначен для стендовой работы с отопителями легкового, грузового и коммерческого транспорта, в том числе с соответствующими штатными блоками Ford и MAN.
- Запуск и остановка отопителя на стенде.
- Идентификация, текущие параметры и рабочие состояния.
- Чтение и удаление неисправностей, эксплуатационные счётчики.
- Проверка исполнительных механизмов.
- Кодирование, регулировки и сервисные операции в поддерживаемых исполнениях.
Дополнительная лицензияEberspächer Hydronic II VAG CANAudi · Volkswagen Touareg · Porsche Macan4 999 ₽
Диагностика штатных отопителей Hydronic II через CAN-интерфейс самого отопителя. Подключение к автомобильной CAN-шине не требуется.
- 4M0: Audi Q7 II (4M), Q8 I (4M), Volkswagen Touareg III (CR) при наличии совместимого блока.
- 7P0: Volkswagen Touareg II (7P).
- 4H0: Audi A8 (D4) и совместимые A4, A5, A6, A7.
- 8R0: Audi Q5 (8R) и родственные исполнения.
- 95B: Porsche Macan I (95B).
Запуск и остановка совместимых отопителей на стенде, параметры, ошибки, тесты компонентов, кодирование, разблокировка, сервисные процедуры.

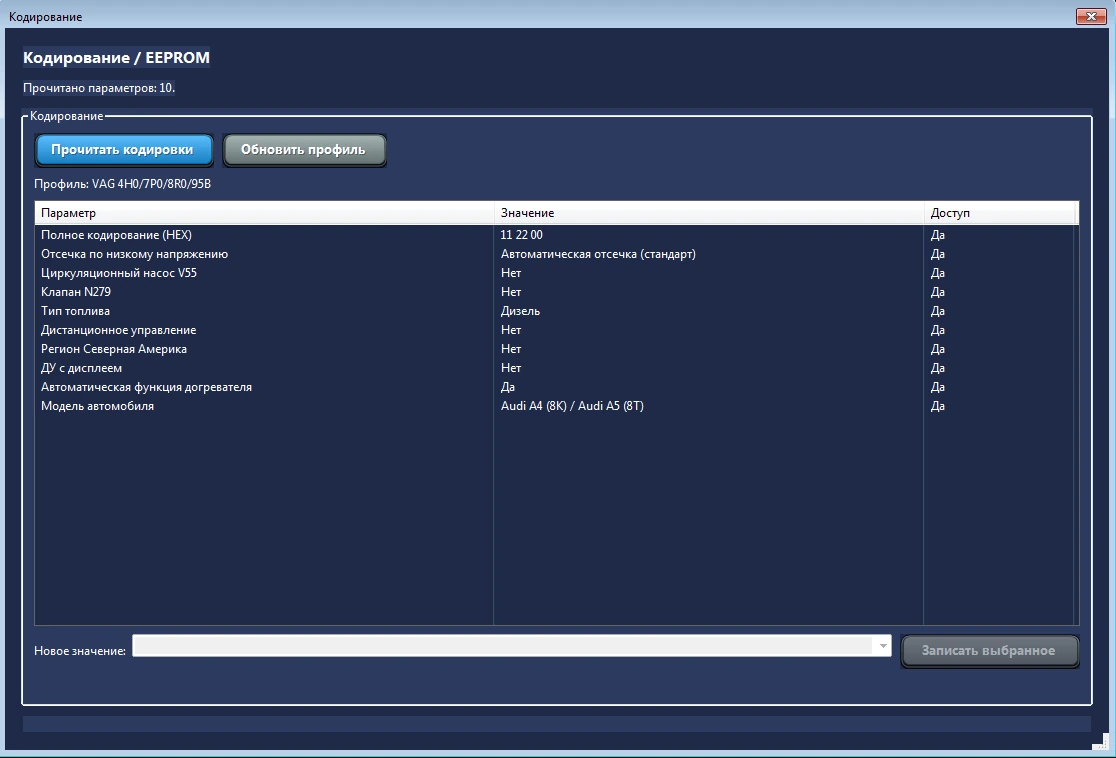

Перевод диагностики на JE
Для поддерживаемых блоков Audi предусмотрено изменение кодирования для активации диагностического протокола JE вместо штатного LIN.
Дополнительная лицензияWebasto CANThermo Top Evo 5Q0 · 7E0 · 5WA · Volkswagen Group5 499 ₽
Стендовая диагностика штатных Webasto Thermo Top Evo 5Q0, 7E0 и 5WA автомобилей Volkswagen Group без подключения к штатной сети автомобиля.
Соответствующие поколения отопителей встречаются на Volkswagen Golf VII/VIII, Passat B8, Tiguan II, Touran II, Arteon, Caddy, Transporter T6/T6.1, T-Roc; Audi A3 (8V/8Y), Q2, Q3 (F3); Škoda Octavia III/IV, Superb III, Kodiaq, Karoq; SEAT Leon III/IV, Ateca, Tarraco; CUPRA Formentor.
- Автоматический выбор поддерживаемой скорости CAN.
- Идентификация, параметры, неисправности и тестирование исполнительных механизмов.
- Запуск и остановка совместимых отопителей на стенде.
- Кодирование, разблокировка, ввод в эксплуатацию и другие поддерживаемые сервисные процедуры.
Активация диагностики W-Bus
Для поддерживаемых блоков доступно изменение кодирования с целью активации диагностики по W-Bus вместо штатного CAN-интерфейса.
Дополнительная лицензияEberspächer OEM — Mercedes-BenzSprinter W906 · Vito/Viano W639 · Volkswagen Crafter I2 499 ₽
Диагностика штатных жидкостных Eberspächer Hydronic I, включая соответствующие исполнения D5WS и D5WZ с особенностями обмена OEM.
Mercedes-Benz Sprinter W906, Vito W639, Viano W639, Volkswagen Crafter первого поколения (2E/2F).
Идентификация блока, чтение параметров и неисправностей, запуск и остановка в поддерживаемых режимах, тесты исполнительных механизмов, кодирование и предусмотренные сервисные функции.
Дополнительная лицензияFord CAN — Hydronic I / Hydronic IIFord Focus II · Kuga I · отдельные Transit4 999 ₽
Диагностика штатных отопителей Eberspächer Hydronic I Ford Focus II / Kuga I и совместимых Hydronic II Ford CAN, включая отдельные исполнения Ford Transit и Transit Custom.
- Идентификация, параметры и контроль рабочего состояния.
- Чтение и удаление ошибок, тесты исполнительных механизмов.
- Запуск и остановка совместимых отопителей на стенде.
- Для Hydronic I: чтение VIN, счётчики, разблокировка и поддерживаемые сервисные процедуры.
Дополнительная сервисная лицензияWebasto — программирование и сервисРасширенные операции с памятью, дампами и настройками6 999 ₽
Специализированные функции для углублённого ремонта электронных блоков управления Webasto Thermo Top C/Z/E/P и Thermo Top Evo, включая совместимые исполнения Fiat, PSA, BMW, Handel и W-Bus.
- Чтение доступных областей памяти блока управления (дампов).
- Изменение и запись данных в поддерживаемые области.
- Работа с дампами Webasto Thermo Top Evo Gen4 в совместимых блоках управления.
- Работа с программируемыми параметрами, кодированием и адаптацией.
- Дополнительные сервисные режимы и специализированные процедуры.
- Для Webasto Thermo Top C Fiat: активация циркуляционного насоса охлаждающей жидкости и настройка запуска отопителя по контакту № 1 (первому пину) для совместимых блоков управления.
Перечень операций определяется конкретным блоком и его программной версией. Лицензия предназначена для специалистов по ремонту электроники.
Дополнительная сервисная лицензияСброс счётчиков Land RoverFreelander 2 (L359) · Discovery 4 (L319)4 999 ₽
Специализированная процедура сброса предусмотренных счётчиков совместимых Webasto W-Bus 3.3 (LR / EUCD) автомобилей Land Rover Freelander 2 и Discovery 4.
- Операция выполняется без замены блока управления и без стороннего ПО.
- Не предполагает изменения привязки штатных пультов дистанционного управления.
- Доступна как на стенде, так и непосредственно на автомобиле через диагностическую линию отопителя без подключения к CAN-шине автомобиля.
- После выполнения требуется перезагрузка отопителя.
Примеры моделей автомобилей приведены для поиска совместимых исполнений отопителей. Наличие Webasto или Eberspächer на автомобиле не означает автоматическую поддержку его блока управления: совместимость определяется точной моделью и диагностическим протоколом.
BDS · Тепло и Комфорт
Связаться по поводу BDS ↗Один адаптер. Разные поколения отопителей.
Специальная цена адаптера с базовой лицензией на старте продаж — 19 999 ₽ (обычная цена после акции — 24 999 ₽). Полный комплект со всеми лицензиями — 51 994 ₽ со скидкой 20%. Лицензии бессрочные. Новые версии программы публикуются на сайте. Гарантия — 12 месяцев.
Цены, описания и условия приобретения указаны для ознакомления и не являются публичной офертой. Актуальную стоимость, наличие и комплектацию уточняйте в отделе продаж BDS.
